mardi 28 mai 2013

DXBeam

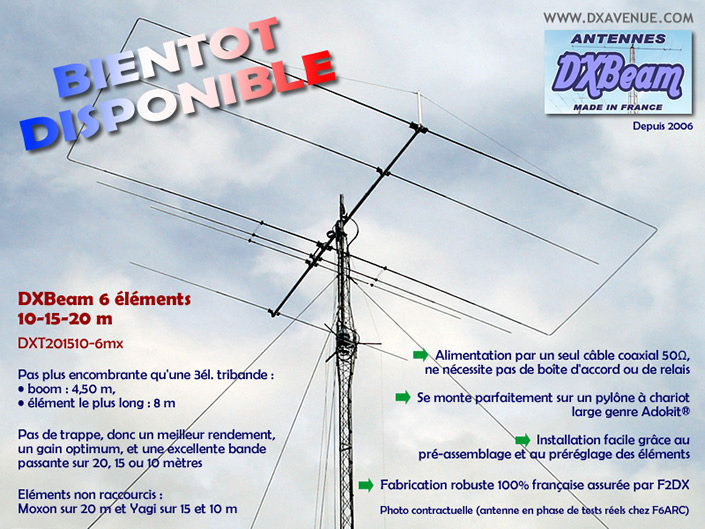

Une nouvelle antenne directive sera bientôt proposée chez DXBEAM. Une six éléments, trois bandes, 10/15/20m...


Boom réalisé en tube Ø 55 et 50 mm.
Éléments réalisés en tube Ø 30 à 12 mm.
Haubanage isolant de l'élément réflecteur 20 m (longévité > 25 ans)

• Gain avant en espace libre 20/15/10m (dBi) : 6,3/6,2/6,9
• Rapport AV/AR 20/15/10m (dB) : 23/12/27
• Eléments actifs sur 20/15/10m : 2/2/2+
• Couverture de fréquence 20m (MHz) : 14,000 - 14,350
• Couverture de fréquence 15m (MHz) : 21,000 - 21,450
• Couverture de fréquence 10m (MHz) : 28,000 - 29,000
• Bande passante à 1,5/1 de ROS 20/15/10m (kHz) : 450/400/850
• Impédance (ohms) : 50
• Puissance admissible (kW) : 5
• Élément le plus long (m) : 8,02
• Longueur du boom (m) : 4,50
• Rayon de rotation (m) : 4,65
• Poids (kg) : 21
• Résistance au vent (km/h) : 130
• Diamètre standard du tube rotor (mm) : 50 (55 ou 60 également disponibles)

suite ici
